2021-12-16 0
公司激光動態光彈儀配合高速相機捕捉到爆炸瞬間清晰應力照片，順利通過高校實驗驗收。
實驗簡述：
本次實驗主要是觀測爆炸應力波在聚碳酸酯板中的傳播規律，利用激光光彈儀以及高速相機拍攝炸藥爆炸后在試件內產生的代表應力大小的等差線條紋圖，從而反映爆炸應力波在試件內傳播和變化的過程。
系統組成：300mm口徑激光光彈儀、定制液壓型爆炸加載架、聚碳酸酯板、疊氮化鉛炸藥及配套引線起爆裝置、高速相機。
實驗現場：

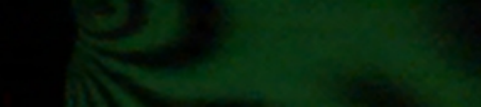

實驗結果：通過高速相機拍攝的等差線條紋圖可觀測到爆炸應力波在聚碳酸酯板中變化及傳播規律，離炮孔近的區域，應力較大條紋較密集，離炮孔遠的區域應力較小條紋稀疏。
10μS
27μS
43μS
